EMI電磁干擾如何影響通信設備與導航系統？

前言

隨著電子技術的發展，EMI（電磁干擾）已成為現代電子設備運行中的重要問題之一。無論是家庭、辦公室，還是工業環境中，EMI都可能對設備的穩定性、數據的準確性以及系統的整體運行造成影響。從電力線到工業設備，再到無線設備，EMI的來源繁多，且其影響也日益加劇。本文將幫助你了解EMI的原理、來源、測量方法及防護措施，並探討它對環境與設備的影響

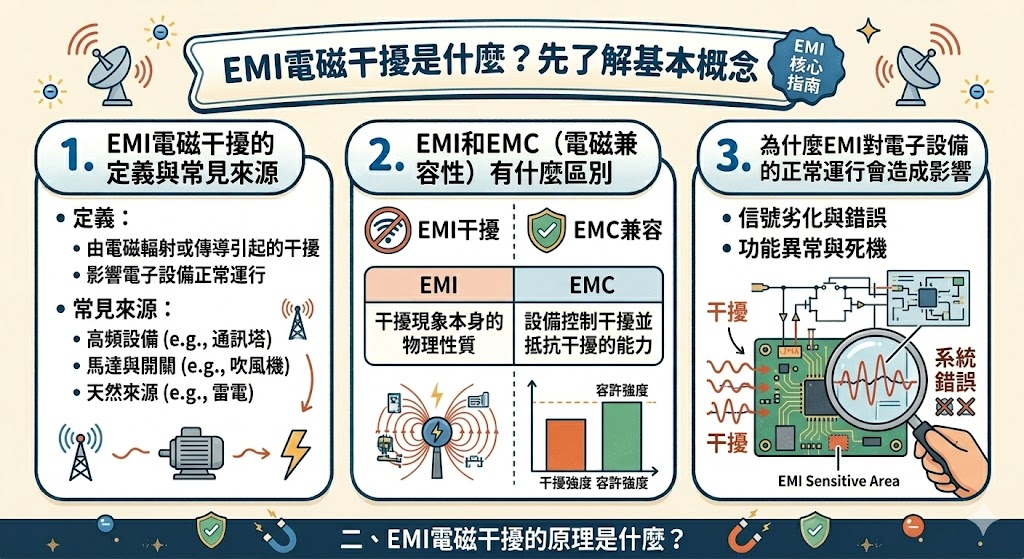

一、EMI電磁干擾是什麼？先了解基本概念

1. EMI電磁干擾的定義與常見來源

EMI是指電磁波或電磁場對電子設備的干擾，這種干擾會影響設備的正常運行，造成錯誤或故障。EMI的來源通常來自電力線、無線電波、工業設備的運行、甚至是其他電子設備的信號發射

2. EMI和EMC（電磁兼容性）有什麼區別

EMI指的是干擾的源頭，而**EMC（電磁兼容性）**則是指設備在運行過程中能夠不受外部電磁波干擾，並且不對其他設備產生干擾的能力。簡單來說，EMI強調的是“干擾”本身，EMC則強調設備如何應對這些干擾

3. 為什麼EMI對電子設備的正常運行會造成影響

當電子設備受EMI干擾時，可能會導致訊號失真、數據丟失或系統崩潰。特別是在通信、導航、測量等關鍵設備中，EMI可能會嚴重影響其性能

二、EMI電磁干擾的原理是什麼？

1. 電磁波如何干擾電子設備

電磁波能夠透過空氣或導體進行傳播，當這些電磁波的頻率與設備的工作頻率相近時，就會產生干擾作用，影響設備的正常運作。EMI干擾的方式通常是電磁輻射或電磁導入，它們會在設備內部或外部創建不穩定的電場和磁場

2. 什麼是電磁輻射與電磁導入

電磁輻射是指由電磁波直接傳播到周圍環境中，這些波可能影響到周圍的設備。電磁導入則是指由於接觸導體或其他設備，將電磁波引入系統內部，並干擾其運行

3. 為什麼不同頻段的EMI會對不同設備有不同影響

不同的電子設備會對不同頻段的電磁波有不同的敏感度。低頻的EMI對電力設備影響較大，而高頻的EMI則可能對通信設備和高頻測量儀器造成干擾。這也是為什麼需要針對不同設備進行不同的EMI防護

三、EMI電磁干擾的主要來源有哪些？

1. 工業設備、無線設備和電力線的電磁干擾來源

工業設備（如電動機、變壓器）經常會產生較強的EMI；無線設備（如無線網絡、手機）則會在通信過程中發射電磁波；電力線則是典型的EMI傳遞通道，特別是當電力設備的運行不穩定時

2. 設備間的電磁干擾如何傳遞

設備間的EMI干擾通常是透過導電耦合、感應耦合或輻射耦合的方式進行傳遞。這些干擾會在設備之間傳播，並可能影響到彼此的運行

3. 家庭、辦公室環境中的常見EMI源

在家庭和辦公室環境中，無線路由器、微波爐、電視、電腦等設備也會是EMI的來源。這些設備的電子元件和通信信號，可能會對周圍的其他設備造成干擾

四、EMI電磁干擾對設備的影響有哪些？

1. EMI如何影響電子設備的運行穩定性

EMI可能導致設備出現操作異常、數據丟失、信號中斷等問題，尤其在通信、測量、導航等設備中，影響尤為明顯

2. 電子設備中可能出現的錯誤與故障

在電子設備中，EMI可能引起錯誤操作或設備故障，這會對設備的性能造成不良影響，並且可能導致安全問題

3. EMI對通信、導航與測量設備的影響

對通信設備，EMI會引起信號損失或干擾，導致信息傳輸錯誤；對導航系統，EMI會導致定位不準確；對測量儀器，EMI會破壞測量結果的準確性

五、如何測量EMI電磁干擾？

1. 測量EMI常用的儀器與方法

常見的EMI測量儀器包括頻譜分析儀、電場探頭、磁場探頭等。頻譜分析儀可以掃描電磁波的頻率範圍，電場與磁場探頭則能測量電場與磁場的強度

2. 頻譜分析儀與電場、磁場探頭如何工作

頻譜分析儀會掃描並顯示電磁波的頻率範圍，從而識別出干擾源；電場與磁場探頭則能直接測量某一位置的電場和磁場強度，幫助確定干擾的強度

3. EMI測量過程中的注意事項與標準

測量EMI時需要遵循特定的測量標準，如IEC 61000，以確保測量的準確性和一致性。此外，測量環境的選擇（如安靜室）也是確保數據準確的關鍵因素

六、EMI電磁干擾防護措施有哪些？

1. 屏蔽、過濾與接地三大防護方法

防護方法包括屏蔽（使用金屬或特殊材料隔絕電磁波）、過濾（安裝濾波器以阻擋干擾）、接地（利用接地設施排除電磁波影響）。這些方法常常被搭配使用，形成多層次的防護體系

2. 如何設計防護裝置來減少EMI影響

設計防護裝置時，首先要確定干擾源並選擇合適的材料與技術。常見的設計措施包括使用金屬屏蔽罩來隔離干擾、選擇高品質的濾波器來過濾不需要的信號，並確保所有設備良好接地

3. 防止EMI的設備設計與布線技巧

設備設計與布線應盡量減少不必要的接觸、彎曲與交叉，並利用線纜屏蔽與適當的電源布線來減少 EMI 的影響

七、EMI電磁干擾對環境的影響與管制

1. EMI污染對環境與人類健康的潛在危害

雖然EMI本身對環境的直接危害相對較小，但過多的干擾會影響其他設備的運行，甚至可能導致系統故障。長期的EMI污染也可能影響人類健康，尤其是當其影響到醫療設備或重要通信系統時

2. 各國EMI管制標準與規範

不同國家對EMI有不同的管制標準。歐盟的EMC指令與美國的FCC規範是兩大主流標準，它們對電子產品的EMI排放進行嚴格要求。這些標準確保了電子設備在工作時不會對其他設備造成不良影響

3. 如何遵循EMC標準來降低環境中的EMI干擾

遵循EMC標準需要從設計階段就開始，選擇符合EMC要求的材料、設計和布線，並在產品開發和生產過程中進行測試與調整。這樣不僅可以減少EMI對其他設備的干擾，還可以提高產品的市場合規性

八、EMI電磁干擾的未來趨勢與挑戰

1. 隨著電子產品複雜度提高，EMI問題是否會更加嚴重

隨著電子設備的集成度提升、無線通信技術的發展，EMI問題的挑戰也將越來越大。未來，隨著5G、物聯網等高頻電子設備的普及，EMI的管理將變得更加關鍵

2. 未來高頻電子設備與5G網絡對EMI的挑戰

5G 網絡的高頻、超高速特性將可能引發更強的EMI，對周圍設備造成影響。因此，未來的設備將需要更精確的設計與防護措施來應對這一挑戰

3. 如何運用新技術來減少或消除EMI干擾

新技術，如先進的材料科技、微型化設計和智能濾波技術，有望減少或消除EMI干擾。這些技術將使電子產品更加穩定，並減少EMI對環境和其他設備的影響

結論

EMI電磁干擾是現代電子設備面臨的重要挑戰，隨著設備複雜度的提升，EMI的影響越來越顯著。了解其原理、來源與測量方法，並採取有效的防護措施，是保障設備穩定運行的關鍵。對於電子設備設計者來說，提前進行EMC設計與測試，確保產品符合國際標準，是減少EMI風險、提高產品可靠性的有效策略
